Alhliða rafkerfi fyrir bíla

I. Vöruyfirlit

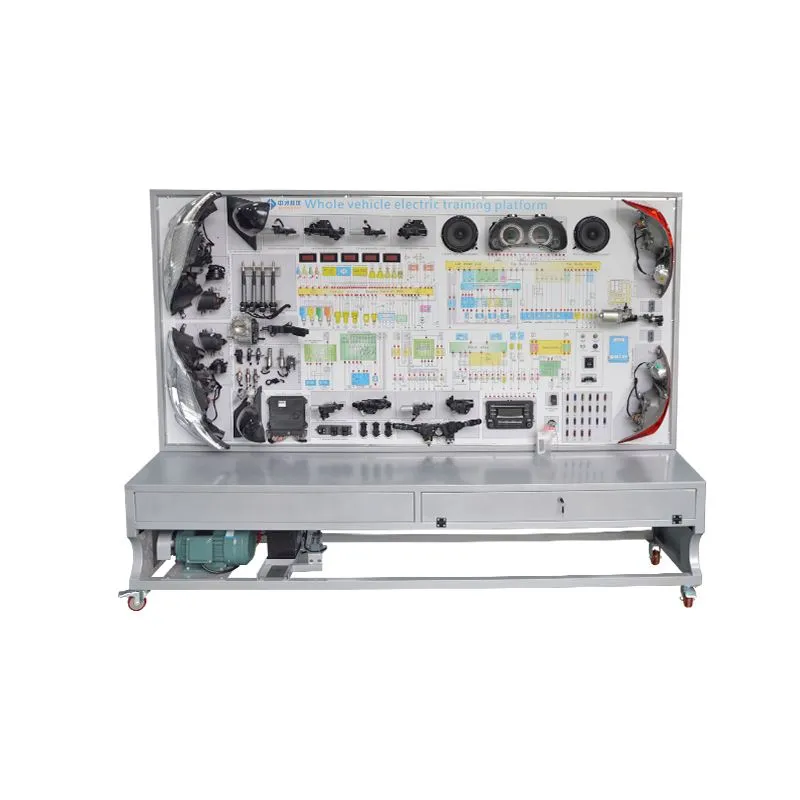

TheAlhliða rafkerfi fyrir bílaþjálfunarvettvangur er byggður á raunverulegum rafmagnsíhlutum bifreiða, sem sýnir uppbyggingu og vinnuferla ýmissa rafkerfa bifreiða, þar á meðal þjófavarnarkerfi vélarinnar, hljóðfærakerfi, ljósakerfi, þurrkukerfi, flautukerfi, kveikjukerfi, rafmagnsgluggakerfi, rafmagnskerfi. hurðarlásar, hljóðkerfi, ræsikerfi og hleðslukerfi. Það hentar skólum að kenna fræði og viðhaldsþjálfunAlhliða rafkerfi fyrir bíla.

II. Eiginleikar vöru

Raunveruleg og starfhæf rafkerfi fyrir bíla sem sýna að fullu samsetningu og uppbygginguAlhliða rafkerfi fyrir bíla.

Tengdu aflgjafann og notaðu ýmsa rafrofa og hnappa á kennsluborðinu til að sýna fram á vinnuferla rafeindastýringarkerfis bifreiðahreyfla, hljóðfærakerfis, ljósakerfis, þurrkukerfis, flautukerfis, kveikjukerfis, rafgluggakerfis, rafmagns hurðalása. , hljóðkerfi, ræsikerfi og hleðslukerfi.

Búnaðarspjaldið er úr hágæða samsettu áli sem er höggþolið, mengunarþolið, eldþolið og rakaþolið. Yfirborðið fer í sérstaka úðahúðunarmeðferð; spjaldið er prentað með litarásarmynd sem hverfur ekki. Nemendur geta borið saman hringrásarmyndina við raunverulega íhluti á innsæi til að skilja og greina vinnureglur hvers rafkerfis bifreiða.

Kennsluborðið er búið skynjunarstöðvum sem leyfa beina mælingu á rafmerkjum frá rafrásarhlutum rafkerfa bíla, svo sem viðnám, spennu, straum og tíðnimerki.

Spjaldið inniheldur greiningarinnstungu sem getur tengst sérstökum eða alhliða bílaafkóðarum fyrir ECU-kóðun fyrirspurnir, lestur og hreinsun bilunarkóða, lestur gagnastrauma, íhlutaprófun, færibreytustillingu, bylgjulögunargreiningu og lyklasamsvörun.

Spjaldið er með 1,5 mm kaldvalsað stálbyggingu fyrir fagurfræðilega aðdráttarafl; undirstaðan er úr soðnu stáli, með úðahúðunarferli og sjálflæsandi hjólum fyrir hreyfanleika.

III. Tæknilýsing

Mál (u.þ.b.): 2400×700×1900mm (L×B×H);

Aflgjafi: Þriggja fasa fjögurra víra (eða þriggja fasa fimm víra) 380V ±10%, 50Hz;

Rekstrarspenna: DC 12V;

Notkunarhiti: -40 gráður til +50 gráður ;

Þriggja fasa ósamstilltur mótor;

Spenna: AC 220V/380V;

Afl: 2,2KW;

Hraði: 1420 sn/mín;

Stálpípa: 40×40×3mm;

Skápur: 1,5 mm kaldvalsað stál stimplað uppbygging, með viðhaldshurð að aftan;

Færanleg hjól: 100×60 mm.

IV. Grunnstilling (á hverja einingu)

iV. Varúðarráðstafanir við meðhöndlun búnaðar

Forðastu að flytja búnað einn á meðan á flutningi stendur. Flestar vörur okkar eru búnar færanlegum hjólum og búnaðurinn er almennt stór og þungur.

Þjálfunartæki fyrir bifreiðar hafa oft óregluleg lögun. Áður en vöru er flutt skaltu athuga hvort hlutir séu útstæð eins og naglar eða skarpar brúnir til að koma í veg fyrir meiðsli. Ef aðstæður leyfa skaltu íhuga að nota hlífðarhanska og skó.

Ekki færa búnað hratt yfir hvaða landsvæði sem er, þar sem það getur leitt til taps á stjórn og alvarlegra öryggisslysa, auk verulegra skemmda á búnaðinum.

Verið sérstaklega varkár þegar búnaður er færður yfir vinnubekki, rampa, stiga og önnur hál svæði. Þegar búnaður er fluttur í gegnum hurðarop, vertu viss um að hurðarbreiddin sé nægjanleg til að koma í veg fyrir meiðsli á fingrum.

Þegar þú velur staðsetningarsvæði skaltu velja flatt, loftræst rými með skjóli og eldvarnaraðgangi. Þegar stöðvunarstaða hefur verið staðfest skaltu virkja bremsurnar á færanlegu hjólunum eða loka þeim með föstum hlut til að koma í veg fyrir að þær rúlli. Flestar vörur okkar verða að vera settar lárétt til að starfa á öruggan og réttan hátt.

Ábending:Notaðu vélræna meðhöndlun þegar mögulegt er.

V. Varúðarráðstafanir við uppsetningu og villuleit

Ekki er fagfólki bannað að setja upp eða kemba búnaðinn. Sérfræðingar verða að skilja virkni og bönn tækisins vel fyrir uppsetningu og geta haft samband við framleiðandann til að fá tæknilega aðstoð ef þörf krefur.

Gakktu úr skugga um að búnaðurinn sé þétt uppsettur til að koma í veg fyrir að íhlutir falli og valdi meiðslum.

Ef varan notar 220V/380V aflgjafa verður rafmagnssnúran að vera sett upp af viðurkenndum rafvirkja. Haltu öruggri fjarlægð frá þessum aflgjafa meðan á notkun stendur til að forðast raflost.

Óheimilar breytingar á þessum búnaði eru bannaðar.

VI. Varúðarráðstafanir við notkun

Búnaðurinn ætti að nota í vel loftræstu, þurru umhverfi. Kynntu þér staðsetningu og notkun slökkvitækja í verklegu þjálfunarherberginu.

Leiðbeinendur verða að taka þátt í þjónustu eftir söluþjálfun okkar áður en búnaðurinn er notaður til að ná tökum á helstu rekstraraðferðum og meginreglum og þeir verða að leiða nemendur í fræðslustarfi. Nemendum er óheimilt að stjórna búnaðinum einir.

Áður en búnaðurinn er notaður, athugaðu rafmagnstengingar og hreinsaðu rusl úr kennslueiningunum, eins og tæki til að taka í sundur og mælitæki.

Skoðaðu slitið á hverri einingu. Ef einhverjir íhlutir eru skemmdir skaltu framkvæma viðhald eða skipta um þá. Viðhald má ekki fara fram á meðan kveikt er á búnaðinum.

Fylgdu reglum æfingasvæðisins og hlustaðu á fyrirkomulag kennarans. Ef slys verður, vertu rólegur, aftengdu rafmagnið ef mögulegt er og tilkynntu kennaranum tafarlaust að rýma svæðið.

Við venjulega notkun skaltu alltaf vera meðvitaður um háan hita, þrýsting og hraða til að koma í veg fyrir meiðsli og skemmdir á búnaði. Búnaðurinn er með hitaeiningum og bannað er að snerta þá meðan á notkun stendur.

Uppgötvunarstöðvarnar eða samhliða tengin á kennsluborðinu eru beintengd við stjórnkerfi, skynjara og stýribúnað eingöngu til prófunar. Vinsamlegast framkvæmið próf í samræmi við leiðbeiningar kennara. Notkun einfaldra prófunarlampa (aðeins venjulegar perur), víra eða leiðandi málma til að tengja skautana er stranglega bönnuð, þar sem það getur valdið skammhlaupi, röngum merkjum og hugsanlega leitt til skemmda á búnaði og öryggisslysa.

Eftir þjálfun skaltu slökkva á aðalaflgjafanum og tryggja að búnaðurinn sé varinn gegn vatni og ryki.

Haltu búnaðinum reglulega við, þar með talið að skipta um frostlög, gírolíu, bremsuvökva o.s.frv.

Reykingar og aðrar hættulegar aðgerðir, svo sem opinn eld, eru bannaðar nálægt búnaðinum.
