Heildar rafkerfi ökutækja

Vörukynning

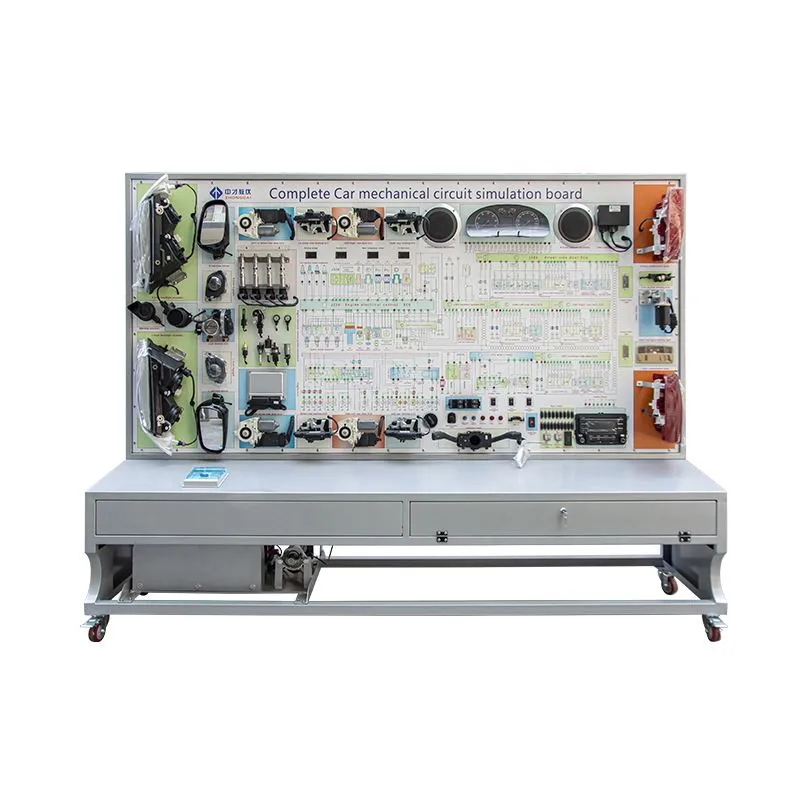

Þetta tæki er byggt á Volkswagen Passat rafeinda- og rafkerfi bíla, sem sýnir á áhrifaríkan hátt samsetningu og vinnuferla ýmissa kerfa, þar á meðal mælitækjakerfi, ljósakerfi, ljósakerfi, þurrkukerfi, ræsikerfi, hleðslukerfi og kveikjukerfi. Það hentar fyrir kennsluþörf framhalds- og æðri tækniháskóla, almennra menntastofnana og þjálfunarstofnana fyrir bæði bóklega og verklega þjálfun íheill rafkerfi ökutækja.

Hagnýtir eiginleikar

Raunhæf rekstrarkerfi:

Þetta tæki er með fullkomlega virku rafeinda- og rafkerfi fyrir bíla, sem sýnir uppbyggingufullkomið rafkerfi ökutækja, þar á meðal mælitæki, ljósakerfi, ljósakerfi, þurrkukerfi, ræsikerfi, hleðslukerfi og kveikjukerfi.

Gagnvirkar sýningar:

Notendur geta stjórnað ýmsum rafrofum og hnöppum til að sýna raunhæft verkferla tækjakerfis, ljósakerfis, ljósakerfis, þurrkukerfis, ræsikerfis, hleðslukerfis og kveikjukerfis, og hjálpa nemendum að skilja virkni tækisins.fullkomið rafkerfi ökutækja.

Mælingahöfn og færniþjálfun:

Hver rafmagnsíhluti á þjálfunarborðinu er búinn mælitengi. Með því að vísa í samsvarandi hringrásarmyndir eða viðgerðarskjöl og nota tæki eins og sveiflusjár og margmæla geta nemendur þróað færni sína í að lesa skýringarmyndir og mæla ýmis merki sem tengjastfullkomið rafkerfi ökutækja.

Bein prófunarstöðvar:

Þjálfunarspjaldið er sett upp með prófunarstöðvum sem gera kleift að mæla rafboð frá ýmsum hringrásarhlutum rafkerfis ökutækisins, þar með talið viðnám, spennu, straum og tíðnimerki.

Varanlegur smíði:

Þjálfunarpallurinn er gerður úr hágæða stáli, með mikinn styrk, tæringarþol og langan líftíma. Það fer í úðunarferli fyrir aðlaðandi og hágæða útlit. Pallurinn er búinn sjálflæsandi hjólum, sem tryggir auðveldan hreyfanleika, öryggi, áreiðanleika og endingu.

Með þessu tæki geta nemendur tileinkað sér alhliðafullkomið rafkerfi ökutækjaaf Volkswagen Passat, sem leggur traustan grunn að faglegri færniþróun þeirra.

Athuganir fyrir aðgerð

Athugaðu hvort rafgeymirinn sé eðlilegur áður en raftilraunabekkurinn er notaður.

Gakktu úr skugga um að tölvutengingar séu öruggar.

Athugaðu rafmagnssnúruna með tilliti til hvers kyns aftengingar eða skemmda á einangrun.

Gakktu úr skugga um að rafhlöðukaplar séu rétt tengdir.

Gakktu úr skugga um að bilunarhermirofinn sé í réttri stöðu.

Snúðu kveikjurofanum í ON stöðuna og athugaðu mælaborðið og raflögn með tilliti til frávika. Ef allt er eðlilegt skaltu kveikja á hverjum ljósrofa til að athuga hvort öll ljós virki rétt. Ýttu á hornhnappinn til að tryggja að rafmagnsflauturinn virki. Ýttu á samsvarandi rofa til að athuga hvort allir mótorar virki eðlilega. Haltu aðeins áfram með prófun eða mælingar ef allt virkar rétt.

Vinnsluaðferðir vöru

Bilanagreiningaraðgerðir:

Notaðu margmæli til að athuga eftirfarandi íhluti:

Athugaðu rafhlöðuspennu:

Gakktu úr skugga um að rafhlöðuspennan sé eðlileg og að hún geti veitt 12V til stöðugrar raflínu.

Athugaðu ljósrofa:

Kveiktu á ljósarofanum í fyrstu stöðu og athugaðu hvort stöðuljósin að framan og aftan loga rétt, svo og mælaborðs- og númeraplötuljósin. Skiptu yfir í þokuljósastöðu og athugaðu hvort þokuljós að framan og aftan logi rétt.

Athugaðu dimmerrofa aðalljósa:

Notaðu deyfararofann fyrir aðalljósin til að athuga hvort há-, lág- og lágljós virka rétt.

Athugaðu stefnuljósrofa, viðvörunarljósarofa, bakljósarofa, bremsuljósrofa og flautuhnapp:

Virkjaðu stefnuljóssrofann og athugaðu hvort vinstri og hægri stefnuljósin blikka rétt.

Ýttu á viðvörunarljósahnappinn til að ganga úr skugga um að aðvörunarljós að framan og aftan blikka rétt.

Ýttu á bakljósarofann til að tryggja að bakljósin kvikni rétt.

Ýttu á bremsuljósarofann til að athuga hvort bremsuljósin og hátt sett bremsuljós kvikni rétt.

Athugaðu rafmagnsglugga, rofa fyrir speglastillingu og þurrkurofa:

Ýttu á hvern rúðurofa til að ganga úr skugga um að samsvarandi rafgluggamótorar virki eðlilega.

Snúðu spegilstillingarrofanum til að athuga hvort samsvarandi speglar hreyfast eins og búist er við.

Stilltu þurrkurofann í viðeigandi stöðu og athugaðu hvort þurrkumótorinn virki rétt.

Algengar gallar og lausnir

Viðhald og umhirða

Til að tryggja að kerfið sé öruggt og áreiðanlegt skaltu aftengja aflgjafann og fjarlægja neikvæða skaut rafhlöðunnar eftir að prófun er lokið.

Ekki setja tilraunabekkinn við of rakar aðstæður eða í beinu sólarljósi.

Til að koma í veg fyrir truflun skal forðast að setja segulmagnaðir efni nálægt búnaðinum.

Á meðan tilraunabekkurinn er í gangi, ekki stinga eða aftengja rafrásarteng af handahófi til að forðast skemmdir fyrir slysni.

Varúðarráðstafanir við notkun

Ekki stinga í eða aftengja ECU-tengi áður en neikvæða skaut rafhlöðunnar er fjarlægt.

Ekki stinga í eða taka nein tengi úr sambandi þegar kveikjurofinn er í „ON“ stöðu.

Þegar þú notar greiningartæki skaltu ganga úr skugga um að réttum notkunaraðferðum sé fylgt.

Ekki mæla viðnám skynjara eða hreyfla í gegnum prófunargáttir á meðan kveikjurofinn er í „ON“ stöðu. Ef nauðsyn krefur verður að gera mælingar undir leiðsögn kennara með kveikjurofann í „OFF“ stöðu. Gefðu gaum að réttum mæliaðferðum.

Hladdu rafhlöðuna reglulega eftir þörfum.
